GEN 3.2 Нислэгийн зургууд
1. Хариуцах байгууллага
2. Зургуудын байнгын засвар өөрчлөлт
3. Худалдан авах хаяг
Нисэхийн мэдээллийн үйлчилгээний алба
Буянт-Ухаа ОУНБ
Ш/х-59
Улаанбаатар 17120
Mонгол Улс
Утас:976-71283065
Факс:976-70049838
AFS:ZMUBYOYX
СИТА:ULNNTOM
Ц/ш:chart@mcaa.gov.mn
Ц/х:www.ais.mn
Тэмдэглэл: Даваа гарагаас Баасан гараг хүртэл 00:00-09:00 UTC цагийн хооронд ажиллана.
4. Нислэгийн зургийн сериүд
Аэродромын зураг - ICAO;
Хелипортын зураг
Агаарын хөлгийн зогсоолын зураг - ICAO;
Нислэгийн замын зураг - ICAO;
Хэрэглэлээр нисэн гарах стандарт зураг (SID)- ICAO;
Хэрэглэлээр нисэх ирэх стандарт зураг (STAR) - ICAO;
Хэрэглэлээр ойртолт үйлдэх зураг - ICAO (ХБЗ болон үйл ажиллагааны төрөл бүрээр);
Ил хараагаар ойртолт үйлдэх зураг – ICAO;
Аэродром орчим дахь шувуудын бөөгнөрөл;
Дэлхийн нислэгийн зураг – ICAO 1:1000000;
Нислэгийн зураг – ICAO 1:500000.
Тэмдэглэл: Чингис хаан ОУНБ болон Буянт-Ухаа ОУНБ, Чойбалсан ОУНБ, Ховд ОУНБ болон Мөрөн ОУНБ-ууд нь хөөрөлтийн үед өндөр авах замын бүсэд саадгүй тул “Аэродромын саадын зураг - ICAO Төрөл А”-г боловсруулах шаардлагагүй.
Өнөөдрийн байдлаар боловсруулан гаргаж буй нислэгийн зургуудыг GEN 3.2.5-д жагсаасан.
-
Аэродромын зураг - ICAO
Аэродромын зураг нь агаарын хөлгийн газрын хөдөлгөөнийг хөнгөвчлөх мэдээллээр нисэх багийг хангах аэродромын нарийвчилсан өгөгдлүүдийг агуулна:
-
Агаарын хөлгийн зогсоолоос ХБЗ хүртэл;
-
ХБЗ-аас агаарын хөлгийн зогсоол хүртэл.
-
-
Хелипортын зураг
Энэхүү зураг нь нисдэг тэрэгний газрын хөдөлгөөнийг хөнгөвчлөх мэдээллээр нисэх багийг хангах хелипортын нарийвчилсан өгөгдлүүдийг агуулна:
-
Нисдэг тэрэг буух газар ба агаарын явгалах замуудын дагуу
-
-
Агаарын хөлгийн зогсоолын зураг - ICAO
Нарийн төвөгтэй зохион байгуулалттай аэродромын байгууламжуудаас хамаарах явгалах замууд ба агаарын хөлгийн зогсоолуудын хоорондох агаарын хөлгийн газрын хөдөлгөөн болон агаарын хөлгийг зогсоолд тавих үйл явцыг хөнгөвчлөх мэдээллийг Аэродром/Хэлипортын зураг - ICAO эсхүл Аэродромын газрын хөдөлгөөний зураг - ICAO-аар хангалттай тодорхой харуулах боломжгүй аэродромуудад энэхүү зургийг боловсруулна.
-
Нислэгийн замын зураг - ICAO
Энэхүү зураг нь Улаанбаатар FIR-ыг хамрах бөгөөд бүх аэродромууд болон нислэгийн хөдөлгөөний үйлчилгээний тогтолцоог нарийвчлан харуулсан нисэхийн өгөгдлүүдийг агуулна. Энэхүү зураг нь нислэгийн хөдөлгөөний үйлчилгээний журмуудад нийцсэн НХҮ үзүүлэх нислэгийн замууд дахь навигацийг хөнгөвчлөх мэдээллээр нисэх багийг хангана.
-
Хэрэглэлээр нисэн гарах стандарт зураг (SID) - ICAO
Хэрэглэлээр нисэн гарах стандарт маршрутыг тогтоосон боловч Нислэгийн замын зураг - ICAO-оор хангалттай тодорхой харуулах боломжгүй тохиолдолд энэхүү зургийг боловсруулна. Энэхүү зураг нь хөөрөлтийн үе шатаас нислэгийн замын үе шат хүртэл сонгосон хэрэглэлээр нисэн гарах стандарт нислэгийн замын мэдээллээр нисэх багийг хангана.
-
Хэрэглэлээр нисэн ирэх стандарт зураг (STAR) - ICAO
Хэрэглэлээр нисэн ирэх стандарт нислэгийн замуудыг тогтоосон боловч түүнийг Нислэгийн замын зураг - ICAO-д хангалттай үзүүлэх боломжгүй тохиолдолд энэхүү зургийг боловсруулна. Энэхүү зураг нь нислэгийн замын үе шатнаас ойртолтын үе шат хүртэл тогтоосон чиглэлээр нисэн ирэх стандарт нислэгийн замыг баримтлан нислэг үйлдэхэд шаардлагатай мэдээгээр нисэх багийг хангана.
-
Хэрэглэлээр ойртолт үйлдэх зураг - ICAO
Энэхүү зураг нь буулт үйлдэхээр төлөвлөсөн ХБЗ-д баталгаажсан хэрэглэлээр ойртолт үйлдэх журам, 2 дугаар тойрогт гарах журам болон хэрэв байгаа бол холбогдох хүлээх бүсийн схемээр нислэг үйлдэхэд шаардлагатай мэдээллээр нисэх багийг хангана. Хэрэглэлээр ойртолт үйлдэх зураг - ICAO-г хэрэглэлээр ойртолт үйлдэх журам тогтоогдсон олон улсын иргэний нисэхийн үйл ажиллагаанд ашиглагддаг бүх аэродромуудад хийнэ.
-
Ил хараагаар ойртолт үйлдэх зураг - ICAO
Энэхүү зураг нь нислэгийн зам/өндөр алдах үе шатаас буулт үйлдэхээр төлөвлөсөн ХБЗ-д ил хараагаар ойртолт үйлдэх үе шат руу шилжихэд шаардлагатай мэдээллээр нисэх багийг хангана.
-
Аэродром орчим дахь шувуудын бөөгнөрөл
Энэхүү зураг нь аэродромын ойртолтын бүсэд бүртгэгдсэн шувуудын бөөгнөрлийн мэдээллээр хангана.
-
Дэлхийн нислэгийн зураг – ICAO 1:1000000
Энэхүү зураг нь ил харааны агаарын навигацийн шаардлагуудыг хангах мэдээллийг агуулна.
-
Нислэгийн зураг – ICAO 1:500000
Энэхүү зураг нь нам болон дундаж өндрүүдэд богино эсхүл дундаж зайд бага хурдны нислэгийн үед ил харааны агаарын навигацийн шаардлагуудыг хангасан мэдээллийг агуулна.
5. Боловсруулан гаргаж буй нислэгийн зургуудын жагсаалт
| № |
Серийн нэр |
Масштаб |
Нэр ба/эсхүл дугаар |
Нэгж үнэ |
Хамгийн сүүлд өөрчлөлт оруулсан огноо |
|---|---|---|---|---|---|
| 1 |
Нислэгийн замын зураг - ICAO | 1:1800000 |
ERC-1 ERC-2 | MNT 56400 |
18 MAY 2023
10 AUG 2023 |
| 2 |
Дэлхийн нислэгийн зураг - ICAO | 1:1000000 |
- 2240 UVS |
MNT 28200 | 31 DEC 2020 |
|
- 2241 KHUVSGUL | 31 DEC 2020 | ||||
|
- 2201 KHENTII | 31 DEC 2020 | ||||
|
- 2202 DORNOD | 31 DEC 2020 | ||||
|
- 2242 ALTAI | 31 DEC 2020 | ||||
|
- 2286 KHANGAI | 31 DEC 2020 | ||||
|
- 2285 SUKHBAATAR | 31 DEC 2020 | ||||
|
- 2284 BUIR | 31 DEC 2020 | ||||
|
- 2331 ERDENE | 31 DEC 2020 | ||||
|
- 2287 GOBI | 17 JUN 2021 | ||||
|
- 2288 DORNOGOBI | 31 DEC 2020 | ||||
| 3 |
Нислэгийн зураг – ICAO | 1:500000 |
2201-A SHAAMAR |
MNT 28200 |
06 OCT 2022
|
|
2201-C KHENTII |
06 OCT 2022
| ||||
|
2201-D DADAL |
06 OCT 2022
| ||||
|
2202-C KHUKH NUUR |
06 OCT 2022
| ||||
|
2240-A ULAANGOM |
06 OCT 2022
| ||||
|
2240-B TES |
06 OCT 2022
| ||||
|
2240-C ULGII |
06 OCT 2022
| ||||
|
2240-D KHYARGAS |
06 OCT 2022
| ||||
|
2241-A KHATGAL |
06 OCT 2022
| ||||
|
2241-B TUSHIG |
06 OCT 2022
| ||||
|
2241-C KHUVSGUL |
06 OCT 2022
| ||||
|
2241-D ERDENET |
06 OCT 2022
| ||||
| 2242-A MUNKHKHAIRKHAN |
06 OCT 2022
| ||||
|
2242-B ALTAI |
06 OCT 2022
| ||||
|
2242-C BUGAT |
06 OCT 2022
| ||||
|
2242-D BIGER |
06 OCT 2022
| ||||
|
2243-B SAGSAI |
06 OCT 2022
| ||||
|
2284-A MATAD |
06 OCT 2022
| ||||
|
2284-B KHALKHGOL |
06 OCT 2022
| ||||
|
2284-C ERDENETSAGAAN |
06 OCT 2022
| ||||
|
2285-A ZUUN MOD |
06 OCT 2022
| ||||
|
2285-B SUKHBAATAR |
06 OCT 2022
| ||||
|
2285-C SHAND |
06 OCT 2022
| ||||
|
2285-D GANGA |
06 OCT 2022
| ||||
|
2286-A KHANGAI |
06 OCT 2022
| ||||
|
2286-B TUV |
06 OCT 2022
| ||||
|
2286-C BOGD |
06 OCT 2022
| ||||
|
2286-D DUNDGOBI |
10 AUG 2023
| ||||
|
2287-A GURVANTES |
06 OCT 2022
| ||||
|
2287-B GOBI |
10 AUG 2023
| ||||
|
2287-D BOR TOLGOI |
06 OCT 2022
| ||||
|
2288-A KHATANBULAG |
06 OCT 2022
| ||||
|
2288-B ZAMYN-UUD |
06 OCT 2022
| ||||
|
2331-B ATAS BOGD |
06 OCT 2022
|
Тэмдэглэл: Нэмэгдсэн өртгийн албан татвар (НӨАТ) нэмж тооцно.
|
№ |
Аэродромын нэр/байршил заах код |
Серийн нэр ба зургийн нэр |
Масштаб |
Хамгийн сүүлд өөрчлөлт оруулсан огноо |
|---|---|---|---|---|
|
1 |
Arvaikheer/ZMAH |
Aerodrome Chart - ICAO |
1:16000 |
AIP-ын хуудсыг харна уу |
|
2 |
Altai/ZMAT |
Aerodrome Chart - ICAO |
1:15000 | |
|
Standard Departure Chart - Instrument (SID) -ICAO - RWY 10 BH 1A, IGOMA 2A, ODOKU 2A ACFT CAT B/C |
1:780000 | |||
|
Instrument Approach Chart - ICAO - VOR Z RWY 28 ACFT CAT B - VOR Y RWY 28 ACFT CAT B/C - RNP RWY 28 (LNAV only) ACFT CAT B/C |
1:390000 1:390000 1:390000 | |||
|
Bird concentrations in the vicinity of aerodrome |
1:200000 | |||
|
3 |
Bayankhongor/ZMBH |
Aerodrome Chart - ICAO |
1:16000 | |
|
4 |
Bulgan/ZMBN |
Aerodrome Chart - ICAO |
1:12000 | |
|
5 |
Bulgan sum/ZMBS |
Aerodrome Chart - ICAO |
1:10000 | |
|
6 |
Baruun-Urt/ZMBU |
Aerodrome Chart - ICAO |
1:13000 | |
|
7 |
Choibalsan/ZMCD |
Aerodrome Chart - ICAO |
1:18000 | |
|
Standard Departure Chart - Instrument (SID) -ICAO - OMNIDIRECTIONAL DEPARTURE RWY 12/30 ACFT CAT A/B/C |
1:220000 | |||
|
Instrument Approach Chart – ICAO - NDB Z RWY 12 ACFT CAT A/B - NDB Y RWY 12 ACFT CAT C - NDB Z RWY 30 ACFT CAT A/B - NDB Y RWY 30 ACFT CAT C - NDB X RWY 30 ACFT CAT A/B, C - RNP RWY 12 (LNAV only) ACFT CAT A/B, C - RNP RWY 30 (LNAV only) ACFT CAT A/B, C |
1:220000 1:220000 1:250000 1:250000 1:220000 1:300000 1:300000 | |||
|
8 |
Chinggis khaan/ZMCK |
Aerodrome Chart - ICAO |
1:14000 | |
|
Aircraft Parking Chart - ICAO |
1:2200 | |||
|
Standard Departure Chart - Instrument (SID) -ICAO - RWY 11/29 TOROV 2A/2B - RWY 11/29 LUBSO 2A/2B - RWY 11/29 ISMIN 2A/2B - RWY 11/29 MENUG 2A/2B - RWY 11/29 TATIG 2A/2B - RNAV(GNSS) RWY 11/29 TOROV 2C/2D - RNAV(GNSS) RWY 11/29 LUBSO 2C/3D - RNAV(GNSS) RWY 11/29 ISMIN 2C/2D - RNAV(GNSS) RWY 11/29 MENUG 2C/2D - RNAV(GNSS) RWY 11 BURKU 2D - RNAV(GNSS) RWY 11/29 EGERO 2C/2D |
1:530000 1:520000 1:520000 1:550000 1:520000 1:590000 1:520000 1:650000 1:650000 1:520000 1:650000 | |||
|
Standard Arrival Chart — Instrument (STAR) - ICAO - RWY 11 LUBSO 2X, TOROV 2X, MENUG 2X, TATIG 2X - RWY 29 LUBSO 2Z, TOROV 2Z, MENUG 2Y - RWY 29 MENUG 2Z, TATIG 2Z - RNAV(GNSS) RWY 11 LUBSO 2V, TOROV 2V, MENUG 2V,TATIG 2V - RNAV(GNSS) RWY 29 TOROV 2W, MENUG 2W, EGERO 2W, TATIG 2W |
1:650000 1:650000 1:650000 1:650000
1:650000 |
AIP-ын хуудсыг харна уу | ||
|
Instrument Approach Chart – ICAO - VOR Z RWY 11 ACFT CAT A/B, C/D - VOR Z RWY 29 ACFT CAT A/B, C/D - VOR Y RWY 11 ACFT CAT A/B, C/D - VOR Y RWY 29 ACFT CAT A/B, C/D - ILS Z RWY 29 ACFT CAT A/B, C/D - ILS Y RWY 29 ACFT CAT A/B, C/D - ILS X RWY 29 ACFT CAT A/B, C/D - LOC Z RWY 29 ACFT CAT A/B, C/D - LOC Y RWY 29 ACFT CAT A/B, C/D - LOC X RWY 29 ACFT CAT A/B, C/D - RNP RWY 11 (LNAV only) ACFT CAT A/B, C/D - RNP RWY 29 (LNAV only) ACFT CAT A/B, C/D |
1:530000 1:440000 1:370000 1:370000 1:370000 1:370000 1:370000 1:370000 1:370000 1:370000 1:420000 1:370000 | |||
| Visual reporting points chart | 1:700000 | |||
| Bird concentrations in the vicinity of aerodrome | 1:125000 | |||
|
9 |
Otgontenger/ZMDN |
Aerodrome Chart - ICAO |
1:17500 | |
|
10 |
Gurvansaikhan/ZMDZ |
Aerodrome Chart - ICAO |
1:15000 | |
|
Instrument Approach Chart – ICAO - NDB RWY 29 ACFT CAT A/B, C |
1:350000 | |||
|
11 |
Khatgal/ZMHG |
Aerodrome Chart - ICAO |
1:13000 | |
|
12 |
Kharkhorin/ZMHH |
Aerodrome Chart - ICAO |
1:10000 | |
|
13 |
Khanbumbat/ZMKB |
Aerodrome Chart - ICAO |
1:12000 | |
|
Instrument Approach Chart – ICAO - NDB RWY 16 ACFT CAT A/B,C/D - NDB RWY 34 ACFT CAT A/B,C/D |
1:340000 1:340000 | |||
|
14 |
Khovd/ZMKD |
Aerodrome Chart - ICAO |
1:16000 | |
|
Standard Departure Chart - Instrument (SID) -ICAO - RWY 16/34 PANTI 2A/2B ACFT CAT A/B/C - RWY 16/34 RUNIS 2A/2B ACFT CAT A/B/C - RWY 16/34 OBGUM 2A/2B ACFT CAT A/B/C |
1:500000 1:500000 1:500000 | |||
|
Instrument Approach Chart – ICAO - RNP RWY 34 (LNAV only) ACFT CAT A/B/C |
1:370000 | |||
|
15 |
Mandalgobi/ZMMG |
Aerodrome Chart - ICAO |
1:10000 | |
|
16 |
Muren/ZMMN |
Aerodrome Chart - ICAO |
1:14000 |
AIP-ын хуудсыг харна уу |
|
Standard Departure Chart - Instrument (SID) -ICAO - RWY 10/28 MUBUR 2A/2B ACFT CAT A/B/C - RWY 10/28 PAGDI 2A/2B ACFT CAT A/B/C - RWY 28 ASUBU 2B ACFT CAT A/B/C |
1:450000 1:450000 1:450000 | |||
|
Instrument Approach Chart – ICAO - NDB Z RWY 28 ACFT CAT A/B - NDB Y RWY 28 ACFT CAT C - RNP RWY 28 (LNAV only) ACFT CAT A/B/C |
1:420000 1:420000 1:350000 | |||
|
17 |
Sky friends/ZMSF |
Aerodrome Chart - ICAO |
1:5000 | |
|
18 |
Tosontsengel/ZMTL |
Aerodrome Chart - ICAO |
1:14000 | |
|
Bird concentrations in the vicinity of aerodrome |
1:58000 | |||
|
19 |
Tavan tolgoi/ZMTT |
Aerodrome Chart - ICAO |
1:13000 | |
|
20 |
Buyant-Ukhaa/ZMUB |
Aerodrome Chart - ICAO |
1:12000 | |
|
Aircraft Parking Chart - ICAO |
1:5000 | |||
|
Standard Departure Chart - Instrument (SID) -ICAO - VOR/DME RWY 32 TATIG 3E, TOROV 3E/3F, SER 2F,DUKIM 3E, LUBSO 3E - NDB RWY 32 TATIG 3G, TOROV 4G/3H, SER 1B, DUKIM 3G, LUBSO 4G |
1:520000
1:520000
| |||
|
Instrument Approach Chart – ICAO - VOR/DME RWY 14 ACFT CAT A/B, C/D - NDB RWY 14 ACFT CAT A/B, C/D - NDB/DME RWY 14 ACFT CAT A/B, C/D - ILS RWY 14 ACFT CAT A/B, C/D - RNP RWY 14 (LNAV only) ACFT CAT A/B/C/D |
1:280000 1:330000 1:280000 1:340000 1:370000 | |||
| Visual reporting points chart | 1:700000 | |||
|
Bird concentrations in the vicinity of aerodrome |
1:200000 | |||
|
21 |
Deglii tsagaan/ZMUG |
Aerodrome Chart - ICAO |
1:15000 | |
|
Standard Departure Chart - Instrument (SID) -ICAO - RWY 31/13 SADGO 2A/2B ACFT CAT A/B/C - RWY 13 URBUM 2B ACFT CAT A/B/C - RWY 31 MIBUT 2A ACFT CAT A/B/C |
1:600000 1:600000 1:600000 | |||
|
Standard Arrival Chart — Instrument (STAR) - ICAO - RNAV (GNSS) RWY 31 SADGO2 MIBUT2 |
1:570000 | |||
|
Instrument Approach Chart – ICAO - NDB RWY 31 ACFT CAT A/B, C - RNP RWY 31 (LNAV only) ACFT CAT A/B, C |
1:280000 1:560000 | |||
|
22 |
Undurkhaan/ZMUH |
Aerodrome Chart - ICAO |
1:12000 | |
|
23 |
Ulgii/ZMUL |
Aerodrome Chart - ICAO | 1:12000 | |
|
Visual Approach Chart - RNP RWY 31 (VISUAL) ACFT CAT B/C |
1:370000 |
|
№ |
Хэлипортын нэр/байршил заах код |
Серийн нэр ба зургийн нэр |
Масштаб |
Хамгийн сүүлд өөрчлөлт оруулсан огноо |
|---|---|---|---|---|
| 1 | Bogd khan/ZMBK | Heliport chart | 1:200 |
AIP-ын хуудсыг харна уу |

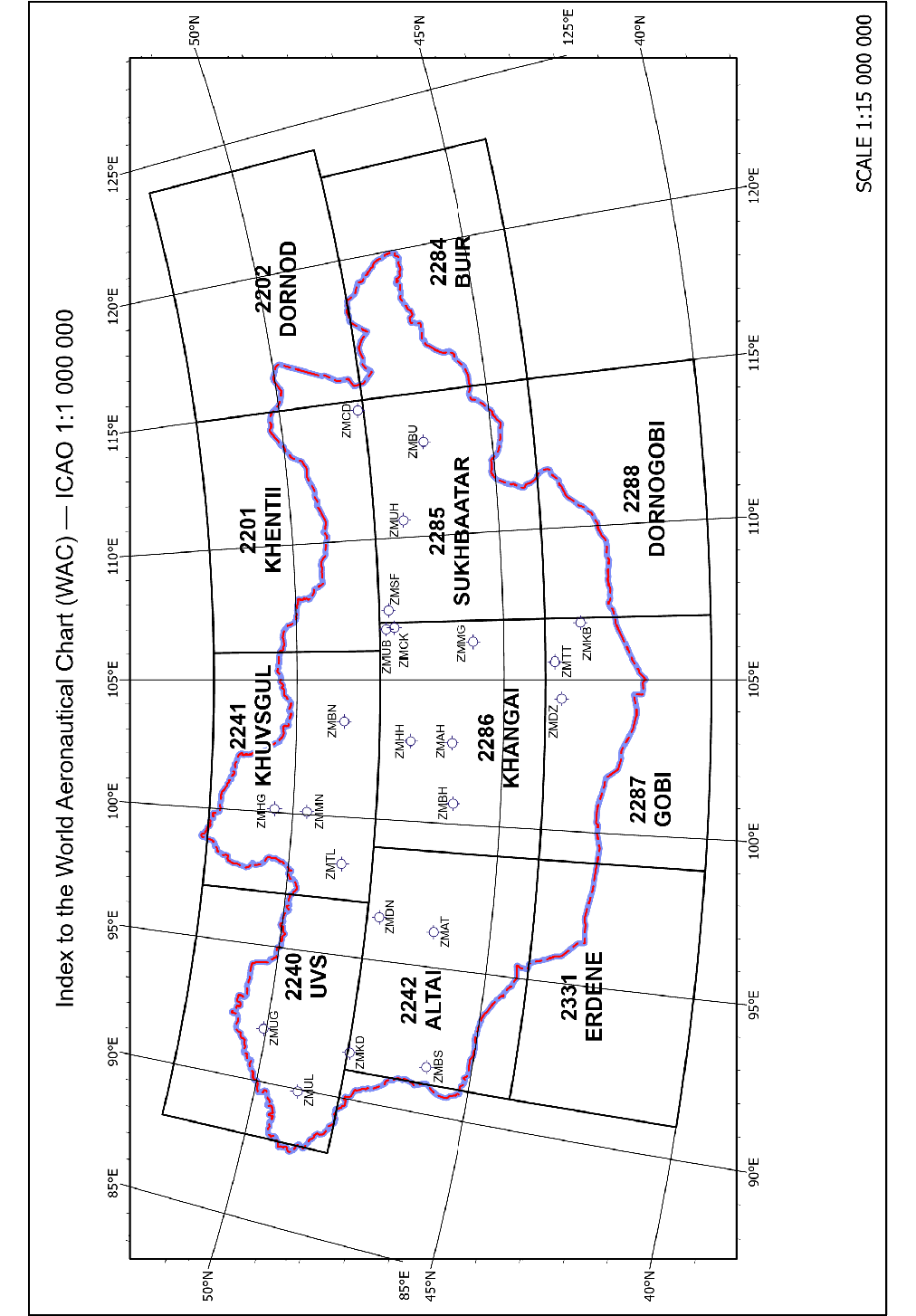

6. Дэлхийн нислэгийн зураг-ICAO 1:1000000 индекс зураг

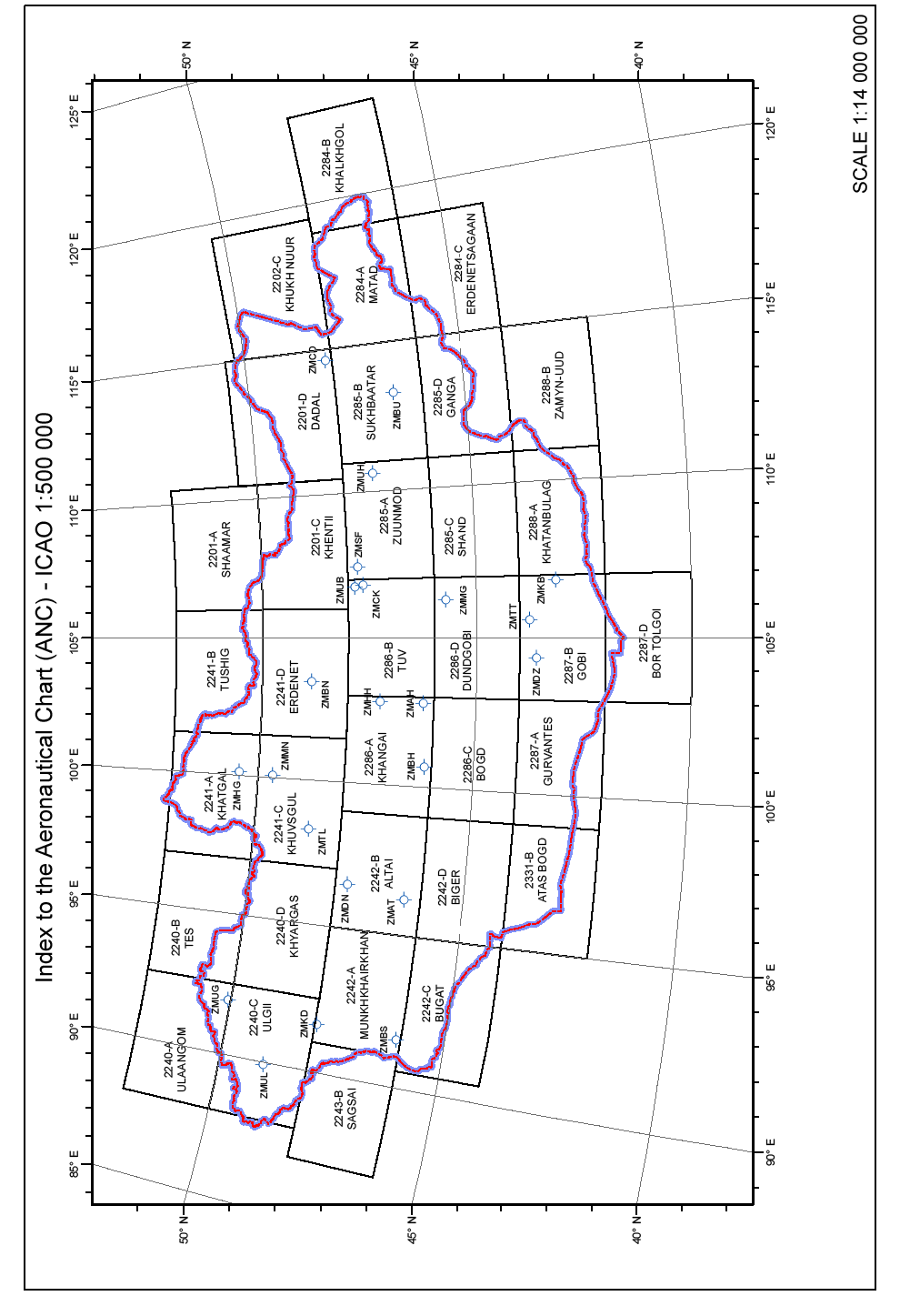

7. Нислэгийн зураг – ICAO 1:500000 индекс зураг
8. Байр зүйн зургууд
Төрөл бүрийн байр зүйн зургуудыг доор дурьдсан байгууллагаас авч ашиглах боломжтой:
Геодези, зураг зүйн асуудал эрхэлсэн төрийн захиргааны байгууллага
Барилгачдын талбай, Засгийн газрын XII байр, Чингэлтэй дүүрэг,
Улаанбаатар 15170,
Монгол Улс
Утас:976-70003959
Факс:976-11-322683
Ц/ш:info@gazar.gov.mn
AFS:Байхгүй
Ц/х:www.gazar.gov.mn
9. AIP-д ороогүй зургуудын засвар
Байхгүй
